光伏发电是运用半导体界面的光生伏特效应而将光能直接转变为电能的一种技能。这种技能的要害元件是太阳能电池。太阳能电池通过串联后进行封装维护可构成大面积的太阳电池组件，再配合上功率控制器等部件就构成了光伏发电设备。

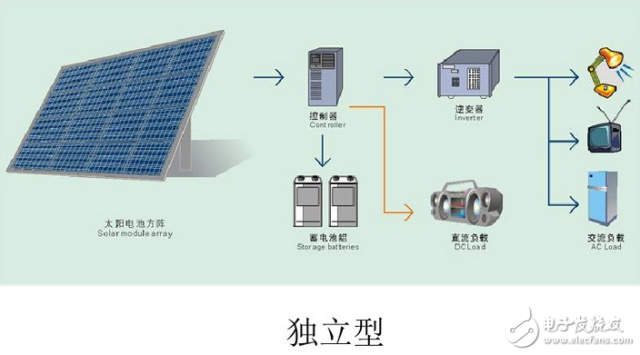

  独立光伏发电体系由太阳能电池阵列、蓄电池、逆变器组件、控制器和负载（直流负载和沟通负载）组成。由于太阳能电池发生的电能为直流，可是由于光照强度实时改变，太阳能电池输出的电压也不稳定，这时也需求蓄电池来起到一个滤波的效果，将太阳能电池发生的电压稳定在蓄电池的电压值上，在别的一种意义上，用蓄电池也有储能的效果，能够将过剩的电能储存起来供在光照强度较低的时分运用。如果是直流负载就能够直接接在蓄电池上作业，如果是沟通负载，那么需求通过逆变器的DC-AC 改换，将直流电变成沟通电，供应沟通负载。

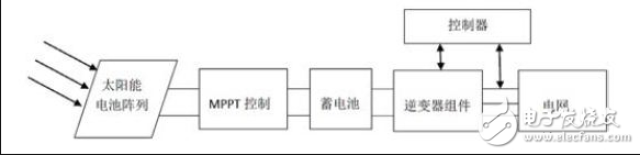

  独立光伏发电体系由太阳能电池阵列、蓄电池、逆变器组件、控制器和负载组成。由于需求将光伏发出来的电回馈给电网，这就需求将直流电转换为电网要求的220V、50HZ 的沟通电，并且在相同相位的状况下并网，像电网供电。

  无论是独立光伏发电体系仍是并网光伏发电体系，逆变体系关于沟通负载和并网发电都是必不可少的，接下来咱们首要就光伏散布发电中的逆变体系的相关规划进行研究。

  光伏发电体系首要由太阳能电池、主回路、控制电路和负载组成。主回路首要包含DC/DC 电路、DC/AC 电路、滤波器组件。下面首要关于主回路部分的规划做介绍，其间包含主回路的拓扑结构进行剖析，介绍一下全桥逆变电路的作业原理以及逆变器模块的选型，以及相关维护的规划。

  一般单相电压型逆变器首要分为推挽式、半桥和全桥逆变电路三种。这三种方法依据其不同的特色运用于不同的场合。

  推挽式逆变电路的电路结构比较简单，如图3-1 所示。其上电路只需求两个晶闸管，基极驱动电路不需求阻隔，驱动电路比较简单，可是晶闸管需求接受2 倍的线路峰值电压，所以适合于低输入电压的场合运用。

  一起变压器存在偏磁现象，初级绕组有中心抽头，流过的电流有效值和铜耗较大，初级绕阻两部分应严密藕合，绕制工艺杂乱。由于推挽式逆变电路关于晶闸管的耐压要求比较高，不适合作为光伏发电的逆变体系主回路。

  比较于推挽式逆变电路，单相半桥式逆变电路中所运用的晶闸管的耐压要求就相对较低，不会有线 倍这么多，肯定不会超越线电压峰值。其逆变出来的波形也相对推挽式比较接近于正弦波，所以滤波的要求也相对较低。由于晶闸管的饱满压降减小到了最小，所以不是最重要的影响要素之一。可是由于半桥式逆变电路的结构决议其集电极电流在晶闸管导通时会增加一倍，使得在晶闸管选型的过程中，要考虑大电流、接受高压的状况，就难免会由于其价格昂贵，所以不适合作为光伏发电的逆变体系主回路。
